在數字技術日新月異的今天，TFT液晶屏以其卓越的顯示效果和廣泛的應用前景，成為許多電子項目中不可或缺的元件之一。尤其是3.2寸TFT液晶屏，由于其適中的尺寸和高解析度的特性，受到眾多開發者和愛好者的喜愛。然而，要充分利用這一屏幕，了解其接口明細顯得尤為重要。本文將對3.2寸TFT液晶屏的接口進行詳細解析，包括類型、使用、連接方式及常見問題，以幫助您順利完成項目。

　　一、3.2寸TFT液晶屏的概述

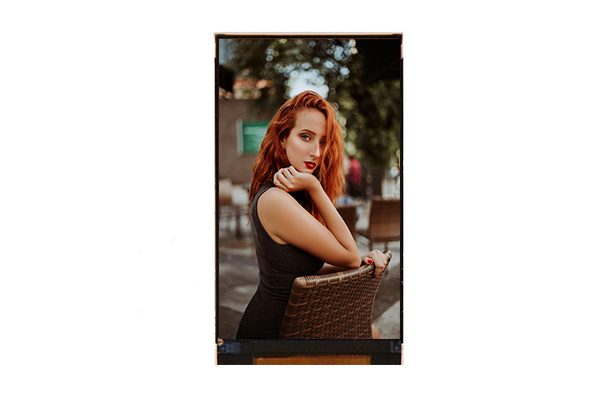

　　3.2寸TFT液晶屏通常采用240x320的分辨率，具備豐富的色彩顯示和良好的視角。這種屏幕廣泛應用于家用電器、嵌入式系統和DIY電子項目。其基本構造包括液晶顯示層、背光源和控制器。控制器負責將輸入的圖像信號轉化為可顯示的內容，背光源則確保圖像在暗環境中依然清晰可見。

　　二、接口類型的分類

　　3.2寸TFT液晶屏的接口主要分為以下幾類：

　　1. GPIO接口：通用輸入輸出接口，通常用于控制顯示屏的基本功能，如開關和亮度調節。這些引腳通常標記為D0-D7，用于數據傳輸。

　　2. 電源接口：液晶屏需要穩定的電源供給，電源接口包括VCC和GND，VCC提供正電源，而GND則是地線。3.2寸TFT的工作電壓一般為3.3V或5V。

　　3. SPI/I2C接口：這些是數據傳輸協議接口，用于與微控制器進行通訊。SPI接口速度快，但需要更多的引腳;I2C協議則更為簡化，適合引腳較少的微控制器。

　　4. 觸摸屏接口(如適用)：一些3.2寸TFT液晶屏配備觸摸功能，通常會有獨立的觸摸屏接口，這對于鼠標式交互尤為重要。

　　三、接口的具體引腳解析

　　了解接口的具體引腳是連接和使用3.2寸TFT液晶屏的關鍵。以下是常見引腳的功能說明：

　　1. VCC引腳：這個引腳用于連接正電源，確保屏幕正常工作。

　　2. GND引腳：地線引腳，用于電流的回路。

　　3. D0-D7引腳：這些引腳是8位數據寄存器，顯示圖像時傳輸數據。

　　4. WR引腳：這個引腳用于觸發寫入操作，通常需與D0-D7引腳搭配使用。

　　5. RD引腳：讀數據引腳，讀取液晶屏內存中的內容。

　　6. CS引腳：片選引腳，允許微控制器決定何時與顯示屏進行通信。

　　7. DC引腳：數據/命令引腳，用于區分發送的數據和命令。

　　8. RST引腳：重置引腳，重置顯示屏的狀態。

　　9. Touch引腳(如適用)：如果您的屏幕有觸控功能，需要連接相應的引腳以獲取觸控信息。

　　四、如何連接3.2寸TFT液晶屏

　　連接3.2寸TFT液晶屏需要按照引腳的功能進行正確連接。以下是連接步驟：

　　1. 準備工作：確保您有適當?shù)碾娫?、Arduino或其他微控制器、面包板和跳線等配件。

　　2. 連接電源：將VCC引腳連接到3.3V或5V的電源，將GND引腳連接到地線。

　　3. 連接數據引腳：根據所使用的協議(如SPI或并行)，將D0-D7引腳連接到微控制器的引腳。

　　4. 連接控制引腳：將WR、RD、CS、DC引腳分別接到微控制器的相應引腳。

　　5. 連接觸摸引腳(如適用)：如果液晶屏配備觸摸功能，請按照說明書將觸摸引腳接到相應的微控制器引腳上。

　　6. 電源檢查：最后，確保連接無誤，打開電源并檢查液晶屏是否正常工作。

　　五、軟件編程與調試

　　完成硬件連接后，就可以開始編寫程序控制液晶屏的顯示。以Arduino為例，您可以使用專門的庫(如Adafruit_GFX和Adafruit_ILI9341)來簡化編程過程。

　　1. 庫的安裝：在Arduino IDE中，可以通過庫管理器搜索并安裝這些庫。

　　2. 示例程序：許多庫自帶示例程序，您可以直接運行這些程序來測試液晶屏是否正常工作。

　　3. 調試：如果液晶屏沒有響應，檢查所有連接是否正確，電源是否穩定。同時，看看數據傳輸是否正常進行。

　　六、常見問題解答

　　在使用3.2寸TFT液晶屏時，可能會遇到一些常見問題：

　　- 液晶屏不亮：首先檢查電源連接是否正常，其次確保VCC與GND接線正確。

　　- 顯示亂碼：可能是數據傳輸不正確或代碼未正確配置，檢查引腳連接并確認軟件設置。

　　- 觸摸不靈敏：如果液晶屏帶有觸摸功能，需確認觸摸引腳的連接是否正確，并檢查相應的驅動程序。

　　七、應用場景分析

　　3.2寸TFT液晶屏的應用廣泛，包括但不限于：

　　- 嵌入式設備：如智能家電、工業控制等設備的用戶界面展示。

　　- DIY項目：電子愛好者常借用該屏幕制作諸如智能手表、游戲機等。

　　- 教育工具：在教育領域中，3.2寸TFT液晶屏常被用于教學實驗，幫助學生理解電子元件的工作原理。

　　綜上所述，3.2寸TFT液晶屏不僅在顯示效果上表現優異，而且由于其豐富的接口和功能，成為電子項目中的重要組件。希望本文對您理解和使用3.2寸TFT液晶屏提供了全面的幫助。了解其具體接口以及如何連接是成功應用的關鍵，深入掌握后，您可以在自己的項目中充分利用這一優質組件，實現更多創新與可能。
